Flat RECTANGULAR
air Bearings

25 mm by 50 mm flat rectangular frictionless air bearing

OAV Flache Rechteckige Luftlager sind darauf ausgelegt, höchste Präzision, Steifigkeit und Zuverlässigkeit für Anwendungen zu bieten, die eine reibungslose, kontaktlose Bewegung über flache Oberflächen erfordern.
Mit modernster Luftfilmtechnologie konstruiert, ermöglichen diese Lager eine berührungslose Bewegung ohne Reibung. Sie sind ideal für Branchen, die außergewöhnliche Leistung verlangen, wie Präzisionsfertigung, Luft- und Raumfahrt, Halbleiterproduktion und Messtechnik.

Warum OAV Flache Rechteckige Luftlager wählen?

  • Reibungslose Bewegung
    Ein druckbeaufschlagter Luftfilm eliminiert den Oberflächenkontakt und sorgt für eine äußerst gleichmäßige, präzise und konsistente Bewegung.

  • Hohe Tragfähigkeit
    Entwickelt, um erhebliche Lasten zu tragen, mit gleichmäßiger Druckverteilung und außergewöhnlicher Steifigkeit über die flache Oberfläche.

  • Kein Verschleiß und Wartung
    Der berührungslose Betrieb bedeutet praktisch keinen Verschleiß, wodurch der Wartungsaufwand und die Betriebsausfälle drastisch reduziert werden.

  • Ultrapräzise Leistung
    Ausgelegt für Submikron-Genauigkeit, um Stabilität und Wiederholbarkeit in den anspruchsvollsten Anwendungen sicherzustellen.

  • Modulares und skalierbares Design
    In verschiedenen Größen und anpassbaren Konfigurationen verfügbar, um Ihre spezifischen Anforderungen zu erfüllen.

Produktmerkmale

  • Flaches, rechteckiges Design für reibungslose lineare Bewegung über flache Führungen.

  • Gleichmäßige Luftfilmverteilung für Laststabilisierung und hohe Präzision.

  • Leichte, aber robuste Konstruktion für optimale Leistung.

  • Ideal für Hochgeschwindigkeits- und Hochpräzisionsumgebungen.

  • Sauberer, schmierstofffreier Betrieb für kontaminationssensible Anwendungen.

Anwendungsbereiche

OAV Flache Rechteckige Luftlager eignen sich ideal für:

  • Präzisionsmontagesysteme

  • Koordinatenmessmaschinen (CMMs)

  • Halbleiterfertigungsanlagen

  • Optische Inspektions- und Messtechniksysteme

  • Hochgeschwindigkeits-Linearbewegungssysteme

Technische Spezifikationen

  • Tragfähigkeit: Entwickelt für hohe Steifigkeit und gleichmäßige Druckverteilung.

  • Präzision: Submikron-Bewegungsgenauigkeit für anspruchsvolle Anwendungen.

  • Luftversorgung: Optimiert für geringen Luftverbrauch bei gleichzeitiger Stabilität.

  • Materialien: Hochbelastbare, leichte Materialien für langlebige Leistung.

  • Größen: Anpassbar an spezifische Anwendungsanforderungen.

High-Precision Flat Air Bearings for Linear Motion Systems

Key Benefits

OAV Flache Rechteckige Luftlager sind darauf ausgelegt, höchste Präzision, Steifigkeit und Zuverlässigkeit für Anwendungen zu bieten, die eine reibungslose, kontaktlose Bewegung über flache Oberflächen erfordern.
Mit modernster Luftfilmtechnologie konstruiert, ermöglichen diese Lager eine berührungslose Bewegung ohne Reibung. Sie sind ideal für Branchen, die außergewöhnliche Leistung verlangen, wie Präzisionsfertigung, Luft- und Raumfahrt, Halbleiterproduktion und Messtechnik.

Warum OAV Flache Rechteckige Luftlager wählen?

  • Reibungslose Bewegung
    Ein druckbeaufschlagter Luftfilm eliminiert den Oberflächenkontakt und sorgt für eine äußerst gleichmäßige, präzise und konsistente Bewegung.

  • Hohe Tragfähigkeit
    Entwickelt, um erhebliche Lasten zu tragen, mit gleichmäßiger Druckverteilung und außergewöhnlicher Steifigkeit über die flache Oberfläche.

  • Kein Verschleiß und Wartung
    Der berührungslose Betrieb bedeutet praktisch keinen Verschleiß, wodurch der Wartungsaufwand und die Betriebsausfälle drastisch reduziert werden.

  • Ultrapräzise Leistung
    Ausgelegt für Submikron-Genauigkeit, um Stabilität und Wiederholbarkeit in den anspruchsvollsten Anwendungen sicherzustellen.

  • Modulares und skalierbares Design
    In verschiedenen Größen und anpassbaren Konfigurationen verfügbar, um Ihre spezifischen Anforderungen zu erfüllen.

Produktmerkmale

  • Flaches, rechteckiges Design für reibungslose lineare Bewegung über flache Führungen.

  • Gleichmäßige Luftfilmverteilung für Laststabilisierung und hohe Präzision.

  • Leichte, aber robuste Konstruktion für optimale Leistung.

  • Ideal für Hochgeschwindigkeits- und Hochpräzisionsumgebungen.

  • Sauberer, schmierstofffreier Betrieb für kontaminationssensible Anwendungen.

Anwendungsbereiche

OAV Flache Rechteckige Luftlager eignen sich ideal für:

  • Präzisionsmontagesysteme

  • Koordinatenmessmaschinen (CMMs)

  • Halbleiterfertigungsanlagen

  • Optische Inspektions- und Messtechniksysteme

  • Hochgeschwindigkeits-Linearbewegungssysteme

Technische Spezifikationen

  • Tragfähigkeit: Entwickelt für hohe Steifigkeit und gleichmäßige Druckverteilung.

  • Präzision: Submikron-Bewegungsgenauigkeit für anspruchsvolle Anwendungen.

  • Luftversorgung: Optimiert für geringen Luftverbrauch bei gleichzeitiger Stabilität.

  • Materialien: Hochbelastbare, leichte Materialien für langlebige Leistung.

  • Größen: Anpassbar an spezifische Anwendungsanforderungen.

Common Applications

OAV Flache Rechteckige Luftlager sind darauf ausgelegt, höchste Präzision, Steifigkeit und Zuverlässigkeit für Anwendungen zu bieten, die eine reibungslose, kontaktlose Bewegung über flache Oberflächen erfordern.
Mit modernster Luftfilmtechnologie konstruiert, ermöglichen diese Lager eine berührungslose Bewegung ohne Reibung. Sie sind ideal für Branchen, die außergewöhnliche Leistung verlangen, wie Präzisionsfertigung, Luft- und Raumfahrt, Halbleiterproduktion und Messtechnik.

Warum OAV Flache Rechteckige Luftlager wählen?

  • Reibungslose Bewegung
    Ein druckbeaufschlagter Luftfilm eliminiert den Oberflächenkontakt und sorgt für eine äußerst gleichmäßige, präzise und konsistente Bewegung.

  • Hohe Tragfähigkeit
    Entwickelt, um erhebliche Lasten zu tragen, mit gleichmäßiger Druckverteilung und außergewöhnlicher Steifigkeit über die flache Oberfläche.

  • Kein Verschleiß und Wartung
    Der berührungslose Betrieb bedeutet praktisch keinen Verschleiß, wodurch der Wartungsaufwand und die Betriebsausfälle drastisch reduziert werden.

  • Ultrapräzise Leistung
    Ausgelegt für Submikron-Genauigkeit, um Stabilität und Wiederholbarkeit in den anspruchsvollsten Anwendungen sicherzustellen.

  • Modulares und skalierbares Design
    In verschiedenen Größen und anpassbaren Konfigurationen verfügbar, um Ihre spezifischen Anforderungen zu erfüllen.

Produktmerkmale

  • Flaches, rechteckiges Design für reibungslose lineare Bewegung über flache Führungen.

  • Gleichmäßige Luftfilmverteilung für Laststabilisierung und hohe Präzision.

  • Leichte, aber robuste Konstruktion für optimale Leistung.

  • Ideal für Hochgeschwindigkeits- und Hochpräzisionsumgebungen.

  • Sauberer, schmierstofffreier Betrieb für kontaminationssensible Anwendungen.

Anwendungsbereiche

OAV Flache Rechteckige Luftlager eignen sich ideal für:

  • Präzisionsmontagesysteme

  • Koordinatenmessmaschinen (CMMs)

  • Halbleiterfertigungsanlagen

  • Optische Inspektions- und Messtechniksysteme

  • Hochgeschwindigkeits-Linearbewegungssysteme

Technische Spezifikationen

  • Tragfähigkeit: Entwickelt für hohe Steifigkeit und gleichmäßige Druckverteilung.

  • Präzision: Submikron-Bewegungsgenauigkeit für anspruchsvolle Anwendungen.

  • Luftversorgung: Optimiert für geringen Luftverbrauch bei gleichzeitiger Stabilität.

  • Materialien: Hochbelastbare, leichte Materialien für langlebige Leistung.

  • Größen: Anpassbar an spezifische Anwendungsanforderungen.

Technical Advantages

OAV Flache Rechteckige Luftlager sind darauf ausgelegt, höchste Präzision, Steifigkeit und Zuverlässigkeit für Anwendungen zu bieten, die eine reibungslose, kontaktlose Bewegung über flache Oberflächen erfordern.
Mit modernster Luftfilmtechnologie konstruiert, ermöglichen diese Lager eine berührungslose Bewegung ohne Reibung. Sie sind ideal für Branchen, die außergewöhnliche Leistung verlangen, wie Präzisionsfertigung, Luft- und Raumfahrt, Halbleiterproduktion und Messtechnik.

Warum OAV Flache Rechteckige Luftlager wählen?

  • Reibungslose Bewegung
    Ein druckbeaufschlagter Luftfilm eliminiert den Oberflächenkontakt und sorgt für eine äußerst gleichmäßige, präzise und konsistente Bewegung.

  • Hohe Tragfähigkeit
    Entwickelt, um erhebliche Lasten zu tragen, mit gleichmäßiger Druckverteilung und außergewöhnlicher Steifigkeit über die flache Oberfläche.

  • Kein Verschleiß und Wartung
    Der berührungslose Betrieb bedeutet praktisch keinen Verschleiß, wodurch der Wartungsaufwand und die Betriebsausfälle drastisch reduziert werden.

  • Ultrapräzise Leistung
    Ausgelegt für Submikron-Genauigkeit, um Stabilität und Wiederholbarkeit in den anspruchsvollsten Anwendungen sicherzustellen.

  • Modulares und skalierbares Design
    In verschiedenen Größen und anpassbaren Konfigurationen verfügbar, um Ihre spezifischen Anforderungen zu erfüllen.

Produktmerkmale

  • Flaches, rechteckiges Design für reibungslose lineare Bewegung über flache Führungen.

  • Gleichmäßige Luftfilmverteilung für Laststabilisierung und hohe Präzision.

  • Leichte, aber robuste Konstruktion für optimale Leistung.

  • Ideal für Hochgeschwindigkeits- und Hochpräzisionsumgebungen.

  • Sauberer, schmierstofffreier Betrieb für kontaminationssensible Anwendungen.

Anwendungsbereiche

OAV Flache Rechteckige Luftlager eignen sich ideal für:

  • Präzisionsmontagesysteme

  • Koordinatenmessmaschinen (CMMs)

  • Halbleiterfertigungsanlagen

  • Optische Inspektions- und Messtechniksysteme

  • Hochgeschwindigkeits-Linearbewegungssysteme

Technische Spezifikationen

  • Tragfähigkeit: Entwickelt für hohe Steifigkeit und gleichmäßige Druckverteilung.

  • Präzision: Submikron-Bewegungsgenauigkeit für anspruchsvolle Anwendungen.

  • Luftversorgung: Optimiert für geringen Luftverbrauch bei gleichzeitiger Stabilität.

  • Materialien: Hochbelastbare, leichte Materialien für langlebige Leistung.

  • Größen: Anpassbar an spezifische Anwendungsanforderungen.

Precision Linear Motion With GraphAir™ Technology

OAV revolutioniert die reibungslose Bewegungstechnologie und bietet überlegene Leistung, Zuverlässigkeit und Effizienz für Anwendungen, die außergewöhnliche Präzision erfordern. OAV-Luftbuchsen wurden entwickelt, um herkömmliche mechanische Lager zu ersetzen, indem sie fortschrittliche Luftfilmtechnologie einsetzen, um Kontaktreibung zu eliminieren und so hochpräzise, sanfte und schnelle Bewegungen zu ermöglichen. Die OAV-Luftbuchsen sind so konzipiert, dass sie in bestehende Konstruktionen mit Wellen integriert werden können. Diese Komponenten laufen auf standardisierten oder maßgefertigten Präzisionswellen und sind in metrischen sowie imperialen Größen erhältlich.

Warum OAV-Luftbuchsen wählen?

  • Reibungslose Bewegung
    Eine dünne Schicht aus Druckluft schafft eine nahezu reibungsfreie Schnittstelle zwischen Welle und Buchse, die sanfte und wiederholbare Bewegungen gewährleistet.

  • Hohe Tragfähigkeit
    Trotz ihres leichten Designs können OAV-Luftbuchsen erhebliche Lasten mit unübertroffener Steifigkeit und Stabilität tragen.

  • Kein Verschleiß
    Der berührungslose Betrieb minimiert den Wartungsaufwand und verlängert die Lebensdauer erheblich, selbst unter anspruchsvollen Bedingungen.

  • Unübertroffene Präzision
    Ideal für hochpräzise Umgebungen: OAV-Luftbuchsen erreichen Genauigkeiten im Submikrometerbereich für kritische Anwendungen.

  • Umweltfreundlich
    Der Betrieb erfolgt ohne Schmiermittel oder Öle, was saubere, kontaminationsfreie Bewegungen ermöglicht und die Umweltbelastung reduziert.

Produktmerkmale

  • Erhältlich in verschiedenen Größen und Konfigurationen, um spezifische Anwendungsanforderungen zu erfüllen.

  • Entwickelt für eine nahtlose Integration in bestehende Systeme.

  • Ausgelegt für extreme Geschwindigkeiten bei gleichbleibender Stabilität.

  • Hochleistungsdesign für Branchen wie Luft- und Raumfahrt, Halbleitertechnik, Medizintechnik, Messtechnik und Präzisionsautomatisierung.

  • Tragfähigkeit: Entwickelt für hohe Steifigkeit und Stabilität bei schweren Lasten.

  • Präzision: Submikrometergenaue Bewegungspräzision.

  • Geschwindigkeit: Geeignet für extreme Rotations- und Lineargeschwindigkeiten ohne Leistungsverlust.

  • Materialien: Hergestellt aus leichten, hochbelastbaren Materialien in Flugzeugqualität für Langlebigkeit und Effizienz.

FLAT RECTANGULAR AIR BEARINGS DESIGN GUIDE & SPECIFICATIONS (PDF)

OAV revolutioniert die reibungslose Bewegungstechnologie und bietet überlegene Leistung, Zuverlässigkeit und Effizienz für Anwendungen, die außergewöhnliche Präzision erfordern. OAV-Luftbuchsen wurden entwickelt, um herkömmliche mechanische Lager zu ersetzen, indem sie fortschrittliche Luftfilmtechnologie einsetzen, um Kontaktreibung zu eliminieren und so hochpräzise, sanfte und schnelle Bewegungen zu ermöglichen. Die OAV-Luftbuchsen sind so konzipiert, dass sie in bestehende Konstruktionen mit Wellen integriert werden können. Diese Komponenten laufen auf standardisierten oder maßgefertigten Präzisionswellen und sind in metrischen sowie imperialen Größen erhältlich.

Warum OAV-Luftbuchsen wählen?

  • Reibungslose Bewegung
    Eine dünne Schicht aus Druckluft schafft eine nahezu reibungsfreie Schnittstelle zwischen Welle und Buchse, die sanfte und wiederholbare Bewegungen gewährleistet.

  • Hohe Tragfähigkeit
    Trotz ihres leichten Designs können OAV-Luftbuchsen erhebliche Lasten mit unübertroffener Steifigkeit und Stabilität tragen.

  • Kein Verschleiß
    Der berührungslose Betrieb minimiert den Wartungsaufwand und verlängert die Lebensdauer erheblich, selbst unter anspruchsvollen Bedingungen.

  • Unübertroffene Präzision
    Ideal für hochpräzise Umgebungen: OAV-Luftbuchsen erreichen Genauigkeiten im Submikrometerbereich für kritische Anwendungen.

  • Umweltfreundlich
    Der Betrieb erfolgt ohne Schmiermittel oder Öle, was saubere, kontaminationsfreie Bewegungen ermöglicht und die Umweltbelastung reduziert.

Produktmerkmale

  • Erhältlich in verschiedenen Größen und Konfigurationen, um spezifische Anwendungsanforderungen zu erfüllen.

  • Entwickelt für eine nahtlose Integration in bestehende Systeme.

  • Ausgelegt für extreme Geschwindigkeiten bei gleichbleibender Stabilität.

  • Hochleistungsdesign für Branchen wie Luft- und Raumfahrt, Halbleitertechnik, Medizintechnik, Messtechnik und Präzisionsautomatisierung.

  • Tragfähigkeit: Entwickelt für hohe Steifigkeit und Stabilität bei schweren Lasten.

  • Präzision: Submikrometergenaue Bewegungspräzision.

  • Geschwindigkeit: Geeignet für extreme Rotations- und Lineargeschwindigkeiten ohne Leistungsverlust.

  • Materialien: Hergestellt aus leichten, hochbelastbaren Materialien in Flugzeugqualität für Langlebigkeit und Effizienz.

20 mm x 40 mm Frictionless Flat Air Bearing

20 mm x 40 mm Frictionless Flat Air Bearing

Part # OAVF20L40

20 mm x 40 mm Flat Rectangular porous graphite Air Bearing. High load capacity for linear applications. Manufactured with aerospace quality material.

25 mm x 50 mm Frictionless Flat Air Bearing

25 mm x 50 mm Frictionless Flat Air Bearing

Part # OAVF25L50

25 mm x 50 mm Flat Rectangular porous graphite Air Bearing. High load capacity for linear applications. Manufactured with aerospace quality material.

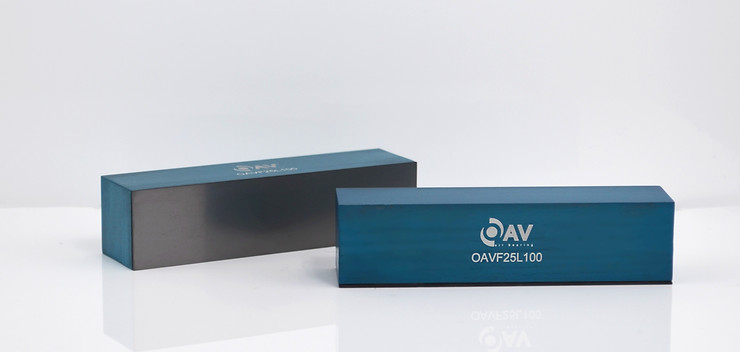

25 mm x 100 mm Frictionless Flat Air Bearing

25 mm x 100 mm Frictionless Flat Air Bearing

Part # OAVF25L100

25 mm x 100 mm Flat Rectangular porous graphite Air Bearing. High load capacity for linear applications. Manufactured with aerospace quality material.

40 mm x 50 mm Flat Rectangular porous graphite Air Bearing. High load capacity for linear applications. Manufactured with aerospace quality material.

40 mm x 50 mm Frictionless Flat Air Bearing

Part # OAVF40L50

40 mm x 50 mm Flat Rectangular porous graphite Air Bearing. High load capacity for linear applications. Manufactured with aerospace quality material.

40 mm x 80 mm Frictionless Flat Air Bearing

40 mm x 80 mm Frictionless Flat Air Bearing

Part # OAVF40L80

40 mm x 80 mm Flat Rectangular porous graphite Air Bearing. High load capacity for linear applications. Manufactured with aerospace quality material.

50 mm x 100 mm Frictionless Flat Air Bearing

50 mm x 100 mm Frictionless Flat Air Bearing

Part # OAVF50L100

50 mm x 100 mm Flat Rectangular porous graphite Air Bearing. High load capacity for linear applications. Manufactured with aerospace quality material.

100 mm x 200 mm Frictionless Flat Air Bearing

100 mm x 200 mm Frictionless Flat Air Bearing

Part # OAVF100L200

100 mm x 200 mm Flat Rectangular porous graphite Air Bearing. High load capacity for linear applications. Manufactured with aerospace quality material.

100 mm x 1000 mm Frictionless Flat Air Bearing

100 mm x 1000 mm Frictionless Flat Air Bearing

Part # OAVF100L1000

100 mm x 1000 mm Flat Rectangular porous graphite Air Bearing. High load capacity for linear applications. Manufactured with aerospace quality material.

60 mm x 57 mm x 1250 mm Frictionless Air Bearing Bar

60 mm x 57 mm x 1250 mm Frictionless Air Bearing Bar

Part # OAVCB6060

The OAV porous graphite Air Bearing Bar generates an evenly distributed film of gas between the surface and the substrate. Because of low gas viscosity and friction losses by viscous shearing, mechanical contact is avoided. The combination of air pressure and vacuum allows the OAV air bearing bar to hold the substrate down while simultaneously lifting it from the surface for ultimate precision and fly height (20 to 120 μm at stability of ±5 μm).

Custom Design

Flat Rectangular Air Bearings

We provide designs that are integrated into your product and we can quickly develop a design based on the application or specific requirements. We provide detailed drawings and 3-D CAD models, can analysis complex issues associated with application from nanometer accuracy positioning to standard calculations.
